Pergolă Retractabilă Ibiza cu Sticlă Glisantă – Călărași

O terasă comercială de 32 m², amenajată cu o pergolă retractabilă Ibiza, membrană blackout, iluminare LED caldă și închidere glisantă cu geam termoizolant.

Solicită o ofertă Vezi modelul Ibiza

Pergolă retractabilă Ibiza FER-AL cu sticlă glisantă, Călărași

2023Anul realizării

8 × 4 mFront și proiecție

32 m²Suprafață acoperită

CălărașiStrada București 48

Proiectul

Terasă protejată pentru un spațiu comercial

FER-AL a realizat această amenajare pentru terasa unui spațiu comercial de tip cafe-bar din Călărași. Soluția combină acoperirea retractabilă, iluminarea și închiderea laterală într-un ansamblu coerent, adaptat dimensiunilor existente.

Pergola este montată la perete și acoperă un front de 8 m, cu o proiecție de 4 m. Configurația folosește trei șine și un singur jgheab.

Model Ibiza retractabil, montat la perete
Structură din aluminiu vopsită RAL 9005 negru mat
Membrană PVC blackout în nuanță bej
Motor Somfy cu comandă de la distanță
Iluminare LED în lumină caldă

Configurație verificată

Componentele utilizate în proiect

Pergolă

Un modul Ibiza retractabil, 8 × 4 m, cu trei șine și montaj la perete.

Acoperire

Membrană PVC blackout bej, acționată automat cu motor Somfy și telecomandă.

Structură

Profile din aluminiu cu finisaj electrostatic RAL 9005 negru mat.

Iluminare

Benzi LED cu lumină caldă, integrate în structura pergolei.

Închidere laterală

Sistem glisant de 4 × 2,5 m montat pe una dintre laturile terasei.

Sticlă

Pachet termoizolant din sticlă securizată 4+12+4 mm, cu grosime totală de 20 mm.

Drenaj pluvial

Traseu controlat pentru evacuarea apei

Sistemul de drenaj este integrat în structura pergolei, fără afirmații suplimentare despre debite sau performanțe care nu au fost măsurate.

Colectare
Apa este direcționată de pe membrana PVC către jgheabul frontal.

Coborâre
Din jgheab, apa intră în canalul prevăzut în interiorul stâlpului.

Evacuare
Apa este condusă până la baza structurii și evacuată prin ieșirea dedicată.

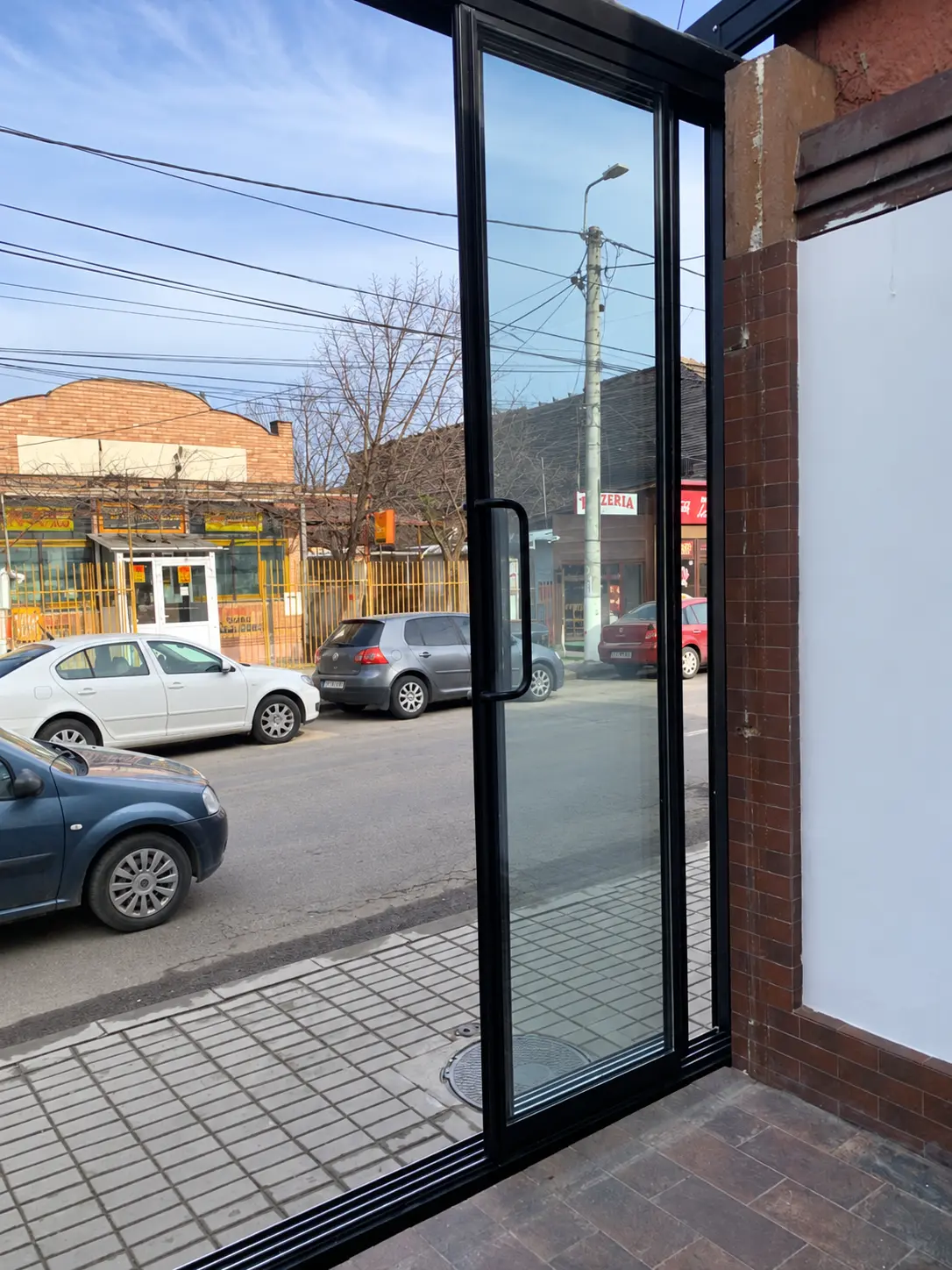

Sistem glisant FER-AL cu geam termoizolant securizat 4+12+4 mm, Călărași — Detaliu al închiderii glisante cu geam termoizolant securizat de 20 mm.

Închidere din sticlă

Sistem glisant termoizolant de 20 mm

Pe una dintre laturile terasei a fost montat un sistem glisant cu dimensiunea de 4 × 2,5 m. Panourile folosesc geam termoizolant din sticlă securizată, în configurația 4+12+4 mm.

Deschiderea prin glisare permite reorganizarea accesului fără a schimba configurația pergolei. Profilurile negre continuă vizual finisajul RAL 9005 al structurii.

Configurația prezentată aparține acestei lucrări. Dimensionarea unei terase noi se stabilește după măsurători și condițiile reale de montaj.
